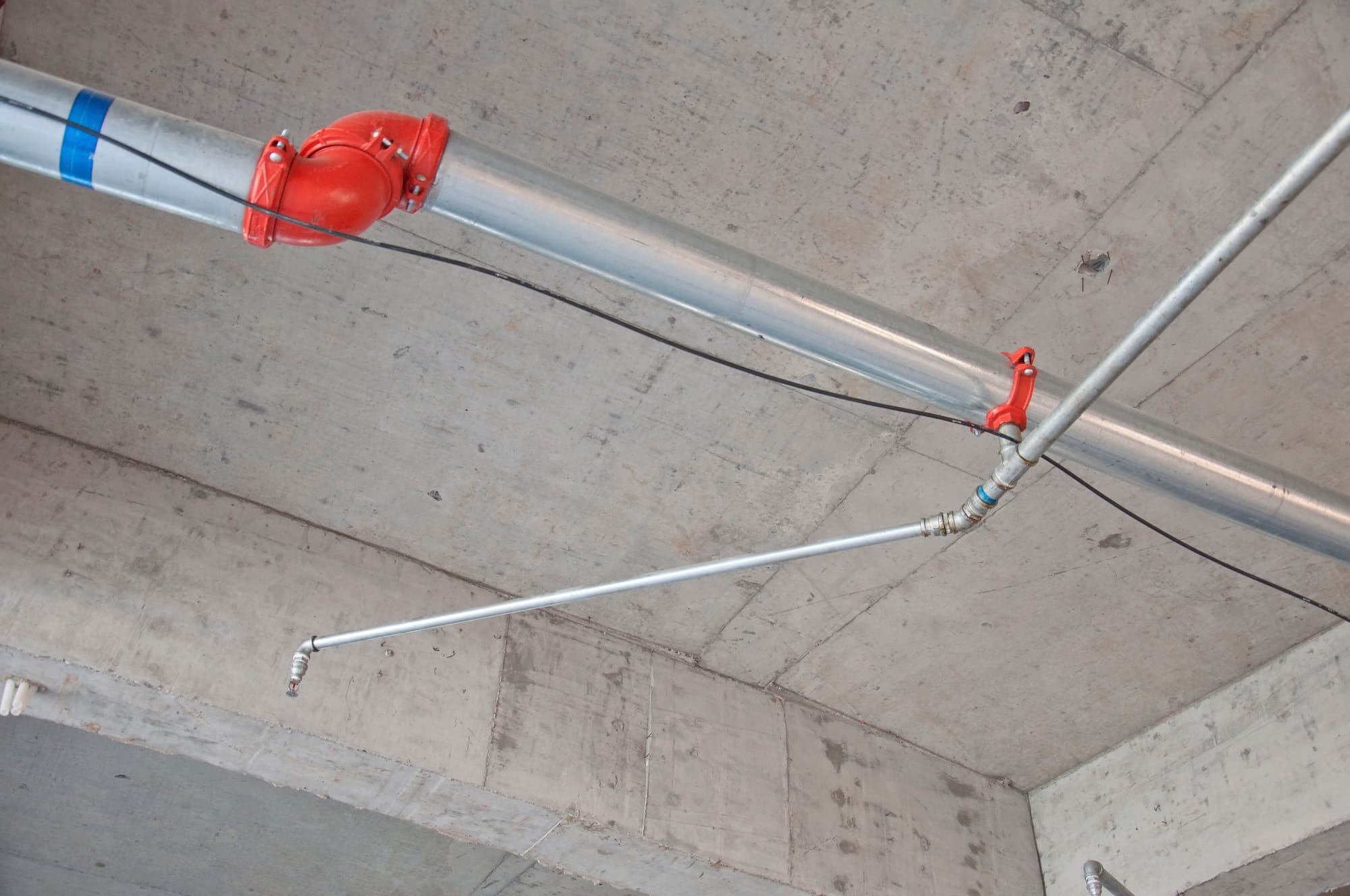

10 puntos clave para inspeccionar rociadores automáticos y redes de tubería C-900
En un sistema contra incendios, los rociadores automáticos y la red de tuberías son el “último eslabón” visible de una cadena de diseño, instalación y mantenimiento que debe funcionar sin fallas cuando ocurre una emergencia. Una inspección bien ejecutada no solo reduce riesgos, también evita falsas alarmas, paros operativos, daños por agua, y observaciones en auditorías o revisiones de aseguradoras.
En El Fonta, Electromecánica y construcción, trabajamos con instalaciones hidráulicas y de protección contra incendios en entornos residenciales, comerciales e industriales. En esta guía reunimos 10 puntos clave para inspeccionar rociadores automáticos y redes de tubería C-900, con enfoque práctico. La idea es que puedas detectar condiciones críticas, documentarlas, y decidir cuándo corresponde mantenimiento correctivo, ajuste de operación o rediseño.
Nota importante: Las recomendaciones deben alinearse con la norma y reglamento aplicable en tu país, así como con el diseño aprobado del sistema. Donde aplique, se suelen usar referencias como NFPA 13 para diseño e instalación y NFPA 25 para inspección, prueba y mantenimiento. Si hay duda, conviene que un técnico calificado o un ingeniero responsable valide hallazgos y acciones.
1. Confirmar el tipo de sistema, su alcance y la condición “tal como fue construido”
Antes de revisar rociadores y tuberías, confirma qué sistema estás inspeccionando y contra qué plano o documento lo compararás. Muchos problemas aparecen cuando el edificio crece, se cambia el uso del área, se reubican equipos, o se hacen remodelaciones sin actualizar el diseño contra incendios.
Identifica el tipo de sistema: húmedo, seco, preacción, diluvio, o mixto. Cada uno tiene puntos de inspección específicos, por ejemplo riesgo de congelamiento en sistema seco, o válvulas de preacción con panel de detección.
Revisa el alcance real: qué áreas cubre, qué riesgos protege, qué densidad o clasificación tenía el diseño, y dónde están los límites por válvulas de control.
Verifica documentación disponible: planos, memorias de cálculo, listas de materiales, fichas técnicas, y registro de pruebas. Si no existen, al menos levanta un croquis de válvulas, alimentadores, montantes, y ramales principales.
Revisa cambios en ocupación: almacenamiento más alto, racks, nuevos plafones, ductos, luminarias, o maquinaria. Un sistema que estaba bien diseñado puede quedar comprometido si cambian las condiciones de descarga u obstrucción.
Este primer punto evita inspecciones “a ciegas”. En especial con redes de tubería C-900, conviene confirmar si son para agua contra incendio, alimentación general, o tramos específicos. La tubería C-900 suele asociarse a conducción de agua a presión, y su uso en un sistema contra incendios debe cumplir especificaciones de presión, accesorios, uniones, anclajes y compatibilidad con el resto de componentes.
2. Estado físico del rociador, integridad, corrosión, pintura y obstrucciones
El rociador es un dispositivo de precisión. Cualquier daño mecánico, contaminación o intervención puede alterar su patrón de descarga o retrasar su activación. En una inspección visual sistemática, recorre el área por zonas y registra hallazgos con ubicación exacta.
Corrosión y depósitos: busca óxido, incrustaciones, sarro, decoloración, o cristalización de sales en el deflector y el cuerpo. En zonas costeras o industriales esto es común y puede requerir reemplazos programados.
Pintura o recubrimientos: un rociador pintado en campo es una no conformidad frecuente. La pintura puede bloquear el elemento térmico, alterar el patrón de rociado y comprometer la respuesta.
Obstrucciones: revisa si hay cableado, charolas, luminarias, ductos, bandejas, señalización, o elementos decorativos que interfieran con la descarga. También revisa polvo, grasa o telarañas en cocinas, talleres y bodegas.
Daño por impacto: rociadores golpeados por montacargas, puertas, o maniobras de carga. Un golpe puede generar microfisuras o deformaciones no evidentes. Cuando hay evidencia de impacto, normalmente corresponde reemplazo.
Orientación y tipo correcto: colgante, montante, lateral, oculto, respuesta rápida, cobertura extendida, etc. Un rociador mal instalado o incorrecto para el riesgo puede ser tan grave como no tener rociador.
Buenas prácticas: usa iluminación adecuada, evita manipular el rociador con la mano, y documenta por fotografía. Si se detecta un patrón repetitivo, por ejemplo varios rociadores pintados por una remodelación, define un plan de reemplazo por zonas para minimizar paros.
3. Distancias, separación, altura, interferencias y cumplimiento de la cobertura
Un rociador en buen estado no garantiza protección si está mal ubicado respecto al techo, a paredes, o a obstrucciones. Este punto se centra en la geometría de la protección y el “espacio de descarga” real. La inspección debe comprobar que la instalación sigue cumpliendo con el criterio original y con los límites de separación permitidos.
Distancia al techo y al elemento estructural: revisa si el deflector está a la distancia adecuada según el tipo de rociador y la pendiente del techo. En falsos plafones, valida si el sistema protege arriba, abajo, o ambos.
Separación entre rociadores: confirma que la distribución no fue alterada por reubicaciones parciales. Un rociador “extra” mal puesto puede ocultar un déficit en otra zona.
Distancia a luminarias y ductos: obstrucciones cercanas cambian el patrón de descarga. En almacenes, revisa interferencias con racks, vigas, y letreros.
Almacenamiento y altura: si el almacenamiento creció, puede requerirse rociadores en racks, cambios de densidad, o modificaciones de cobertura. Inspecciona no solo el techo, también el uso real del espacio.
Áreas pequeñas olvidadas: cuartos de limpieza, eléctricos, cuartos de bombas, pasillos, mezzanines, zonas detrás de muros ligeros o ampliaciones. Muchas veces quedan fuera de cobertura por cambios arquitectónicos.
Una forma práctica de inspeccionar es dividir por “cuadrantes”, marcar en plano o croquis, y registrar dónde la descarga pudiera ser bloqueada. Si el sistema es parte de una estrategia integral con gabinetes contra incendios y bombas, la cobertura de rociadores debe integrarse con rutas de acceso y compartimentación.
4. Señalización, accesibilidad y condición de válvulas de control y supervisión
La red puede estar perfectamente instalada, pero si una válvula está cerrada, parcialmente cerrada, sin supervisión o inaccesible, el sistema queda inoperante. Este punto es crítico porque muchos siniestros se agravan por válvulas mal administradas.
Ubicación y acceso: valida que las válvulas de control estén accesibles, libres de obstrucciones, y que se pueda operar el volante o palanca con seguridad. Evita áreas bloqueadas por tarimas, mobiliario o rejas.
Identificación: cada válvula debe estar identificada con su función y área que controla. La falta de rotulación retrasa el aislamiento en caso de fuga o reparación.
Estado “normal”: revisa que estén en posición normal (usualmente abierta) y que existan métodos de supervisión cuando corresponde, como interruptores de válvula, candados o sellos.
Indicadores y tamper: si hay señalización a un panel, verifica funcionamiento básico, integridad de cableado y pruebas según procedimiento. Un tamper fuera de servicio puede permitir que una válvula quede cerrada sin que nadie lo note.
Condición mecánica: fugas en empaques, corrosión, maneral dañado, dificultades de operación. Una válvula que no opera suave debe programarse para mantenimiento.
En redes con tramos de tubería C-900, también revisa válvulas de seccionamiento, válvulas de retención y puntos de aislamiento. Una buena práctica es tener un “mapa de válvulas” y un procedimiento de bloqueo y etiquetado para trabajos, especialmente si hay bombas o sistemas hidroneumáticos asociados.
5. Pruebas de flujo, presión, alarmas hidráulicas y desempeño del abastecimiento
La inspección visual no sustituye pruebas. Para conocer la salud del sistema, se deben realizar pruebas de flujo y verificar presiones en puntos representativos. El objetivo es confirmar que el agua llega, con presión suficiente y en el tiempo esperado, y que los dispositivos de alarma funcionan.
Manómetros: revisa presencia, legibilidad y rango correcto. Un manómetro con aguja trabada o sin “cero” confiable se debe reemplazar. Verifica si hay válvula de aislamiento y si está abierta.
Prueba de drenaje principal: permite detectar restricciones, válvulas parcialmente cerradas, o problemas de suministro. Compara resultados con registros anteriores para identificar tendencias.
Dispositivos de alarma: campanas hidráulicas, presostatos y señales al panel. Confirma que al fluir agua se genere señal local y remota según corresponda.
Tiempo de respuesta: en sistemas donde aplica, mide el tiempo entre inicio de flujo y activación de alarma, o entre demanda y arranque de bomba.
Fuente de agua: red municipal, cisterna, tanque aéreo plástico, tanque metálico, o combinación. Si hay tanque aéreo, verifica nivel, válvulas, rebosadero, y condición estructural del soporte.
Si tu instalación cuenta con equipos de bombeo, este punto debe integrar una revisión básica del conjunto, presión de arranque y paro, y comportamiento bajo demanda. Las pruebas deben programarse de forma que no afecten operación crítica, pero aplazarlas indefinidamente es una receta para fallas inesperadas.
6. Inspección específica de la tubería C-900, uniones, soportes, anclajes y compatibilidad
La tubería C-900 se utiliza comúnmente en redes de conducción de agua presurizada. Si forma parte de una red contra incendios o de alimentación a bombas, su inspección debe considerar condiciones de presión, esfuerzos, asentamientos y calidad de uniones. Un sistema puede fallar no porque falte agua, sino por ruptura de una unión o desplazamiento de un tramo.
Tipo de unión: revisa si es campana y espiga con empaque, uniones mecánicas, bridadas o adaptadores. Busca evidencia de extrusión del empaque, goteos, o humedad recurrente.
Alineación y asentamientos: inspecciona tramos expuestos, cámaras de válvulas y pasos por registros. Señales de asentamiento incluyen tubería “forzada”, soportes cargados de forma irregular, o uniones bajo tensión.
Soportería y abrazaderas: la tubería debe estar soportada conforme a diseño, considerando dilatación y vibración. En cuartos de bombas, la vibración puede aflojar anclajes si no se controla.
Protección física: en áreas de tránsito vehicular o montacargas, valida barreras, protecciones y pasos seguros. Un golpe puede fisurar la tubería o dañar accesorios.
Compatibilidad con otros materiales: si la red combina tubería C-900 con tubería galvanizada u otros materiales, revisa transiciones, galvanizado dieléctrico cuando aplique, y posibilidad de corrosión o fallas por unión incorrecta.
Un hallazgo típico es el uso de adaptadores o reducciones no aptas para la presión o para el servicio. Cuando la red es contra incendios, la exigencia de confiabilidad es mayor. Si hay dudas, es preferible revalidar especificación de materiales y método de instalación, en lugar de “corregir” con soluciones improvisadas.
7. Condición interna del sistema, obstrucciones, lodos, corrosión interna y control de calidad del agua
Muchos sistemas se ven bien por fuera, pero tienen problemas internos: lodos, incrustaciones, escamas de corrosión, crecimiento biológico, o residuos de construcción. Estos contaminantes pueden bloquear rociadores, afectar válvulas, desgastar bombas y alterar lecturas de presión.
Señales indirectas: agua sucia al drenar, variaciones anormales en prueba de drenaje principal, alarmas intermitentes, o válvulas que se traban.
Puntos muertos: tramos donde el agua no circula, extensiones sin uso, o ramales abandonados. Estos segmentos favorecen sedimentación y corrosión interna.
Evaluación por muestreo: cuando se sospecha obstrucción, se puede evaluar con apertura controlada de puntos de purga, inspección interna en secciones accesibles, o análisis de sedimentos. Esto debe realizarse por personal competente y con medidas de seguridad.
Compatibilidad con tanques y fuentes: si la fuente es cisterna o tanque aéreo plástico, revisa limpieza, ingreso de sólidos, condición de tapas, respiraderos y mallas. Contaminación en tanque se traduce en depósitos en la red.
Plan de mitigación: purgas programadas, limpieza, enjuague, reemplazo de secciones críticas, o tratamiento del agua según condiciones locales y recomendaciones técnicas.
Este punto es especialmente relevante en redes mixtas donde la tubería C-900 alimenta a otros componentes. Si hay sedimentos, pueden acumularse en cambios de dirección y válvulas de retención. Una buena inspección no se limita a “ver”, también debe buscar evidencias de desempeño degradado.
8. Revisión de gabinetes contra incendios, mangueras, hidrantes internos y su relación con la red
Aunque el enfoque principal son rociadores y tubería, en muchas instalaciones la red alimenta también gabinetes contra incendios, válvulas de manguera, hidrantes internos o externos. Una inspección integral debe verificar que estas derivaciones no comprometan el sistema y que, al mismo tiempo, sean operables.
Acceso y señalización: gabinetes visibles, sin bloqueo por mobiliario. Puertas que abran y cierren correctamente, y señalización legible.
Mangueras y boquillas: condición física, acoples, empaques, ausencia de fugas, y disponibilidad de llave. Revisa fechas de prueba donde aplique y evidencia de mantenimiento.
Válvulas de manguera: operación suave, sin fugas por el vástago, y correcta orientación. Una válvula en mal estado puede generar pérdidas o golpes de ariete al operar.
Impacto hidráulico: si se opera una línea de manguera, el sistema debe sostener presión y flujo. Derivaciones mal dimensionadas o sin control pueden afectar el desempeño de rociadores.
Integración con bombas: en instalaciones con bombas, verifica que la demanda de manguera no genere oscilaciones anormales y que el sistema retorne a condiciones normales sin fugas.
Este punto ayuda a detectar “consumos ocultos” o derivaciones informales. En ocasiones se conectan líneas de servicio a la red contra incendios, lo cual es una práctica riesgosa. La inspección debe confirmar que la red está dedicada y protegida contra usos indebidos, según el criterio del diseño y la normativa aplicable.
9. Bombas, sistemas hidroneumáticos asociados, alimentación eléctrica y pruebas funcionales
Un sistema de rociadores puede depender de una bomba contra incendios o de equipos de presurización. También es común que existan sistemas hidroneumáticos para agua de servicio en el mismo inmueble. La inspección debe asegurar separación funcional, confiabilidad del arranque y condiciones de operación que no interfieran con la protección contra incendios.
Tipo de bomba y controlador: eléctrica, diésel, jockey. Verifica placas, capacidad nominal, y si el tablero muestra fallas. Confirma que existan condiciones de ventilación y limpieza en el cuarto de bombas.
Arranque automático: prueba de arranque por caída de presión, sin manipulación indebida de setpoints. Revisa que la bomba jockey mantenga presión sin ciclos excesivos, lo cual puede indicar fugas en la red.
Alimentación eléctrica: estado de interruptores, señalización, ausencia de conexiones improvisadas y cumplimiento del esquema de energía de respaldo si aplica. Un controlador sin alimentación confiable deja el sistema vulnerable.
Vibración y alineación: revisa ruido, vibración, calentamiento, acoplamientos y base. La vibración puede dañar uniones, incluyendo transiciones a tubería C-900 o a tubería galvanizada.
Válvulas y accesorios: válvulas de succión y descarga en condición operable, válvula de alivio donde corresponda, y ausencia de fugas. Verifica que haya manómetros y que sean funcionales.
Si el inmueble tiene sistemas hidroneumáticos, confirma que no se “mezclen” funciones con la red contra incendios. La presurización de servicio no reemplaza una bomba contra incendios diseñada para demanda de emergencia. Una inspección responsable busca evidencias de que el sistema realmente responderá bajo condiciones reales de incendio.
10. Registro, criterios de aceptación, acciones correctivas, repuestos y plan de mantenimiento
La inspección solo genera valor si queda documentada y se convierte en acciones. El punto final, y a la vez el que más impacto tiene en el tiempo, es cómo gestionas los hallazgos: qué es crítico, qué es programable, quién lo corrige, con qué repuestos, y cómo se verifica el cierre.
Formato de inspección: incluye fecha, área, responsable, condiciones observadas, fotografías y ubicación exacta. Clasifica hallazgos por severidad, por ejemplo crítico, mayor, menor.
Criterios de aceptación: define qué se considera aceptable y qué obliga a reemplazo inmediato. Un rociador con pintura, corrosión severa o daño físico generalmente no se “repara”, se reemplaza.
Acciones correctivas: especifica actividad, responsable, fecha objetivo y evidencia de cierre. Si se corrige una válvula cerrada, registra el evento y revisa por qué ocurrió.
Gestión de repuestos: mantén rociadores de repuesto adecuados por tipo y temperatura, llaves de rociador, empaques, manómetros y elementos críticos. Sin repuestos, las correcciones se postergan y el riesgo crece.
Plan anual: combina inspecciones visuales con pruebas programadas, drenajes, revisión de bombas, limpieza de tanques y evaluación de corrosión. Un plan reduce costos porque evita fallas mayores.
La recomendación práctica es tratar el sistema contra incendios como un activo crítico. No basta con “cumplir” una vez. Se requiere un ciclo continuo de inspección, prueba, mantenimiento y mejora. Esto aplica tanto a rociadores como a redes con tubería C-900, accesorios, válvulas y equipos de bombeo.
Cierre
Inspeccionar rociadores automáticos y redes de tubería C-900 exige atención al detalle, pero también método. Si aplicas estos 10 puntos de forma consistente, podrás detectar las fallas más comunes: rociadores intervenidos, obstrucciones, válvulas mal gestionadas, pérdida de desempeño hidráulico, problemas de uniones y soportes, contaminación interna, y deficiencias de documentación.
